Gyakorlati mezői tapasztalat az irodahálózat-kábelezés korai igényfelmérésében
Amikor irodai hálózati kábelezésről van szó, sok vállalkozó és projektmenedzser kizárólag a közvetlen kapcsolódási igényekre összpontosít, és figyelmen kívül hagyja a hosszú távú működési növekedést, ami gyakran néhány év alatt ismételt újraépítést, hálózati késleltetést és felesleges költségtöbbletet eredményez. A strukturált kábelezési iparágban eltöltött tizenhat év során szakmai csapatunk számos irodai hálózati telepítési projektben vett részt különböző régiókban és iparágakban: apró startup irodáktól, amelyekben csak néhány tucat munkaállomás volt, egészen nagy léptékű technológiai parkokig és vegyes felhasználású irodaházakig, amelyek ezerszámra rendelkeznek hálózati hozzáférési pontokkal. Egy tipikus példa egy közepes méretű elektronikai gyártóiroda, amely három évvel ezelőtt alacsony minőségű kábeleket választott az elsődleges költségek csökkentése érdekében. Két év alatt a cég bővítette csapatát, több tucat vezeték nélküli hozzáférési pontot, felhőalapú irodai eszközöket és valós idejű figyelőrendszereket vezetett be, és az eredeti kábelezési rendszer már nem tudta elviselni a rohamosan növekvő adatforgalmat. Végül a cégnek teljes kábelezési felújítást kellett végrehajtania, ami nemcsak naponta zajló termelési és irodai munkájukat szakította meg, hanem további munkaerő- és anyagköltségeket is generált. Ez az eset mindig emlékeztet bennünket arra, hogy a megbízható irodai hálózati kábelezési tervezés kiindulási pontja a részletes igényfelmérés, és az irodai hálózati kábelezésnek teljes mértékben ötvöznie kell a jelenlegi üzleti méretet, a napi hálózati alkalmazások típusait, valamint az elkövetkező három–öt évben várható bővítési terveket.
A tényleges értékelési folyamat során csapatunk először besorolja az irodában található összes végberendezést, ideértve a fix irodai számítógépeket, IP-telefonokat, hálózati nyomtatókat, megfigyelő kamerákat, vezeték nélküli AP-eszközöket és mobil irodai hozzáférési terminálokat, majd egyesével megszámolja az alapvető hálózati csatlakozási pontok számát. Az irodai hálózati kábelezésre alkalmazott, már jól bevált „N+1” elrendezési elv követésével minden munkaállomáson és funkcionális területen további csatlakozási felületeket tartunk fenn az ideiglenes berendezések csatlakoztatása és a későbbi bővítési igények kielégítése érdekében. A nagyobb területet lefedő vagy több szintből álló régiós irodák esetében helyszíni szinten értékeljük az eszközszobák, köztes elosztók és kábelezési útvonalak elhelyezését, jelöljük az erős elektromágneses zavarokat okozó területeket – például az áramelosztó szobákat és a gépi berendezések helyiségeit –, valamint rögzítjük az épületben található csővezetékek állapotát, a mennyezeti tér és a padlón futó kábelezési csatornák adottságait. Mindezen helyszíni vizsgálati eredményeket részletes igénydokumentumba foglaljuk össze, amely a későbbi kábeltípus-kiválasztás, a kábelezési útvonalak tervezése és a kiegészítő berendezések konfigurálása számára szilárd alapot biztosít. Mint szakmai globális kábelezési szolgáltató, akinek világszerte majdnem 200 000 vállalati ügyfele van, mindig az igényfelmérést tekintjük a központi láncszemnek a későbbi hálózati hibák elkerülése érdekében, és e szakasz minden részletét csapatunk több mint 1000 szakmai szolgáltató tagja szigorúan végzi el, hogy a tervezett megoldás tökéletesen illeszkedjen az iroda tényleges működéséhez.
Professionális kábelmodell-kiválasztás irodai alkalmazási forgatókönyvek alapján
A megfelelő kábel-specifikációk kiválasztása a hivatali hálózati kábelezés általános tervezésének központi eleme, és a nem megfelelő kábelek közvetlenül korlátozzák a hálózati adatátviteli sebességet, a jelstabilitást és a szolgáltatási élettartamot. A nemzetközi főbb kábelezési szabványoknak megfelelően a hivatali hálózati kábelezés többféle kábelkategóriát foglal magában – a Cat5e-től a Cat8-ig –, és mindegyik típusnak saját alkalmazási területe, átviteli teljesítménye és környezeti alkalmazkodóképessége van, ezért a vak kiválasztás elkerülendő. Azokhoz a kisebb és közepes méretű irodákhoz, amelyek napi főbb feladatai dokumentumok továbbítása, webböngészés és hagyományos videókonferenciák, a Cat5e kábelek kielégítik az alapvető gigabitos hálózati igényeket, stabil jelátvitelt és jó ár-érék arányt biztosítva. Azokhoz a modern, szabványos irodai környezetekhez, amelyek gyakori nagyméretű fájlok átvitelét, nagyfelbontású videókonferenciákat és több terminál egyidejű hozzáférését igénylik, a Cat6-os tömeges Ethernet-kábelek váltak a fő irányzattá. A mi szilárd, csupasz réz Cat6 kábelaink belső keresztszeparátoros szerkezetet alkalmaznak, amely hatékonyan csökkenti a vezetékpárok közötti kölcsönös zavarhatást, támogatja a stabil gigabitos átvitelt 100 méteres távolságig, valamint rövid távolságon 10 Gbps-os átvitelt, így teljes mértékben megfelelnek a modern irodák napi, nagy sávszélességű igényeinek.

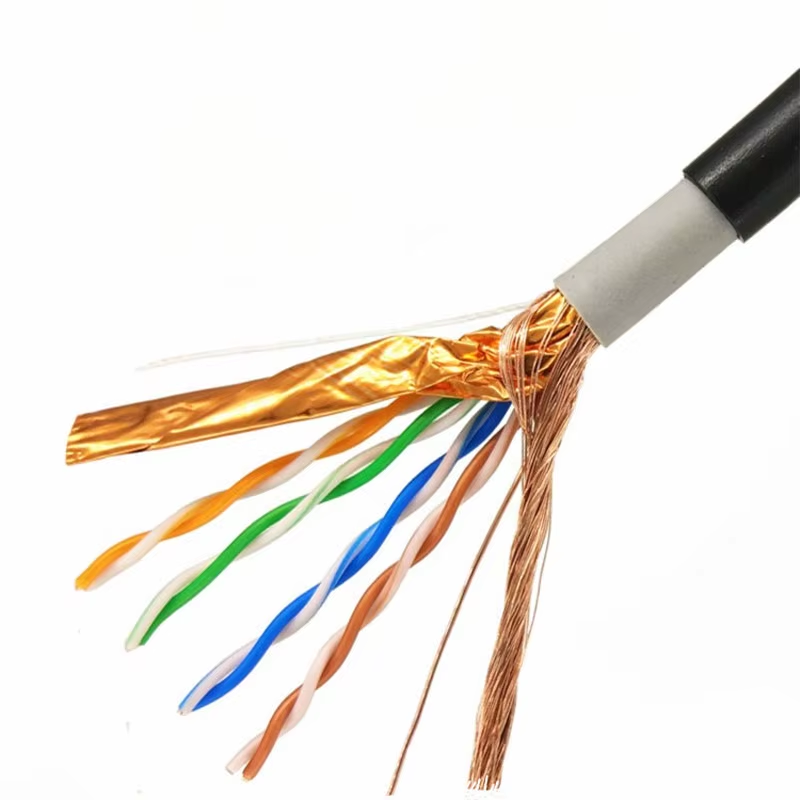

Irodaterületek esetében, amelyek a gyártóüzemekhez, villamosberendezésekhez vagy más erős elektromágneses zavarokat okozó környezethez vannak közel, ajánlott az udvari, Cat6 FTP párnázott, PE burkolatú Ethernet-kábel használata. Ez a kábel típus szilárd réz levezető vezetékekkel van ellátva, kiváló vízállósággal, UV-állósággal és zavarállósággal, így megakadályozza, hogy a külső elektromágneses jelek befolyásolják a hálózati adatátvitelt, és biztosítja a folyamatos és stabil hálózati működést a nehéz környezeti feltételek mellett. Nagyvállalati irodaházak esetében, illetve azoknál az irodaterületeknél, amelyek közvetlen kapcsolatban állnak a vállalat adatközpontjával, valamint az ultra magas sávszélességet igénylő, például tervezési és kutatási osztályokhoz tartozó központi irodaterületeken, a Cat6A és a Cat7 kábelek alkalmasabbak. Cat6A kábelünk 500 MHz-es sávszélességgel rendelkezik, és stabilan támogatja a 10 Gbps-os adatátvitelt a teljes 100 méteres távolságon, míg a magasabb frekvenciás sávszélességgel és többrétegű párnázással rendelkező Cat7 kábelek jobb teljesítményt nyújtanak hosszú távú, nagysebességű átvitel és jelbiztonság szempontjából. A Cat8 kábelek, amelyek 25–40 Gbps-os ultra nagysebességű átvitelt támogatnak, elsősorban rövid távolságú kapcsolatokra szolgálnak az irodai berendezések szobájában és a szervertárolókban elhelyezett belső eszközök között, és nem alkalmasak a hagyományos munkaállomások vízszintes kábelezésére, mivel hatékony átviteli távolságuk rövid.
A vízszintes irodai kábelezéshez használt csavart érpárok mellett az optikai száltermékek szintén elengedhetetlenek nagyobb irodai hálózati rendszerek teljes tervezésében, különösen a szinteket összekötő függőleges gerincvezetékek és az irodaterületek központi berendezésekkel történő hosszú távú kapcsolatai esetében. OS2 egymodusos optikai szálból készült patch-kábeljeink és egymodusos FC optikai szálból készült patch-kábeljeink alacsony veszteségű optikai szálmagot és LSZH lángálló burkolatot tartalmaznak, így kis jelcsillapítást és erős öregedésállóságot biztosítanak. Széles körben használják őket irodai gerincvezetékek adattovábbítására és belső optikai végberendezések csatlakoztatására, így lehetővé teszik az irodai helyi hálózat és a hosszú távú hálózati vezetékek zavarmentes összeköttetését. Minden kábelünk és optikai termékünk teljes körű csatorna-hitelesítést kapott, és megfelel a világ szabványainak a kábelezés területén, ezért tökéletesen kompatibilisek különböző régiókban használt hálózati berendezésekkel, és hatékonyan elkerülik az irodai hálózatok működése során fellépő kompatibilitási problémákat.
Kábelezési útvonalak és támogató infrastruktúra tudományos elrendezési terve
Egy megfelelő kábelvezetési útvonal tervezése és egy teljes támogató infrastruktúra fontos garanciák a hivatali hálózati kábelezés hosszú távú, stabil működéséhez és kényelmes napi karbantartásához. A mindennapi üzemelés során fellépő sok hivatali hálózati hiba azonosítható okai között szerepelnek a szabálytalan vezetési útvonalak, a kábelek rendszertelen elrendezése, valamint a támogató berendezések indokolatlan konfigurációja. Évekig tartó mérnöki tapasztalatunk alapján, valamint a globális távközlési ipar által elismert, tekintélyes ANSI/TIA-568 és ISO/IEC 11801 kábelezési szabványokra támaszkodva egységesen csillagtopológiát alkalmazunk a hivatali hálózati kábelezés elrendezésében. Az összes munkaállomás-kábel először az egyes emeletek köztes elosztókereteihez csatlakozik, majd ottól a főelosztókerethez kapcsolódik a központi berendezésteremben lévő gerincvezetéken keresztül. Ez az elrendezési módszer lehetővé teszi a hálózati ágak elkülönítését. Amikor egyetlen munkaállomás vagy helyi hálózat meghibásodik, az nem befolyásolja az egész hivatali hálózatot, és a karbantartó személyzet gyorsan megtalálhatja a hibahelyet, ami jelentősen javítja a napi üzemeltetés és karbantartás hatékonyságát.
A konkrét vezetékek elhelyezési útvonalának tervezése során szigorúan ellenőrizzük a főelosztókeret és a munkaállomás közötti vízszintes kábelek hosszát. A vízszintes kapcsolat hossza legfeljebb 90 méter, a teljes hossz – beleértve az asztali ugrókábeleket is – nem haladja meg a 100 métert, így hatékonyan csökkentjük a túlzott kábelhossz miatti jelcsillapítást. A csatornák és a kábelvezető rácsok tervezésekor teljes mértékben figyelembe vesszük a különböző kábelek külső átmérőjét és hajlítási sugarát. A vastagabb Cat6-os és annál magasabb osztályú kábelek esetében ésszerűen szabályozzuk a csövek kitöltési arányát, hogy megakadályozzuk a kábelek összenyomódását és torzulását a fektetés során. Ugyanakkor biztosítjuk a hálózati kábelek és az erősáramú villamosvezetékek közötti biztonságos távolságot az elektromágneses zavarok elkerülése érdekében. A területeken tartalékba helyezett kábeleket szabványos módon rendezzük és kötözzük össze, egyértelműen megjelöljük a hozzájuk tartozó információs pontokat, és rögzítjük őket a kábelvezető rácsokon vagy a felfüggesztett mennyezeten, hogy megvédjük őket a külső erők általi összenyomástól és sérüléstől.
A kábelezési berendezések támogatása ugyanolyan fontos a teljes tervezési folyamatban. Teljes, strukturált kábelezési támogató termékpalettánk tartalmazza az optikai szálakhoz készült patch panelokat, az RJ45 keystone jack modulokat, professzionális kábelkezelő rendszereket, valamint különböző méretű hálózati szekrényeket. Az LC csatlakozókkal ellátott optikai szál-patch panelok lehetővé teszik az optikai szál-ugrók rendezett kezelését, és a berendezéseken elhelyezett LED-jelzőlámpák segítségével a személyzet gyorsan ellenőrizheti a kapcsolat állapotát. A 4U-tól 15U-ig terjedő különböző méretű hálózati szekrények biztonságos elhelyezési teret nyújtanak a kapcsolókhoz, elosztókeretekhez és egyéb központi berendezésekhez az irodai berendezések helyiségében. A hozzá illő kábelkezelő rendszer rendszerezve tárolja a szekrényben lévő nagy mennyiségű kábelt, megakadályozva a kábelkuszódást és a hőelvezetés akadályozását. Egy korábban általunk végzett, nagyméretű technológiai park kampusz-hálózati projektben a tudományos útvonaltervezés és a szabványosított támogató berendezések konfigurációja több mint 3500 hálózati pont hosszú távú, stabil működését garantálta, és a későbbi karbantartási kényelem miatt magas elismerést ért el a megrendelőtől.
Túlterheltségi terv és a jövőbeli bővítésre való alkalmazkodás hosszú távú irodaműködés céljából
Kiváló irodai hálózati kábelezés esetén az átfogó tervezésnek nemcsak a jelenlegi irodai igényeknek kell megfelelnie, hanem elegendő bővítési lehetőséget is biztosítania kell a jövőbeli üzleti fejlődéshez, a csapatok bővüléséhez és a hálózati technológiák fejlesztéséhez – ez egy kulcsfontosságú szempont, amely megkülönbözteti az átlagos kábelezési megoldásokat a minőségi, hosszú távú tervezési megoldásoktól. A globális távközlési szakértők többször is hangsúlyozták, hogy az irodai hálózati rendszerek nem rövid távú, egyszeri építési projektek. A felhőalapú irodai munkavégzés, az mesterséges intelligencia-alkalmazások, az internetes dolgok (IoT) eszközök és a távmunka technológiáinak gyors fejlődése miatt az irodai hálózatok sávszélesség-igénye és végpontokhoz való hozzáférés száma évről évre folyamatosan növekszik. Ha a kezdeti szakaszban nem történik megfelelő tartaléktervezés, a kábelezési rendszer néhány év alatt akadályozó tényezővé válik az üzleti fejlődésben. Több tízezer vállalati ügyfél szolgáltatásának tapasztalata alapján kialakítottunk egy érett tartaléktervezési rendszert, amely különböző méretű irodák számára egyaránt alkalmas.
A hálózati csomópontok redundanciáját illetően – a meglévő munkaállomások, vezeték nélküli eszközök és figyelőberendezések számítása alapján – a kiosztókeretek és kapcsolók számára 20–30%-os tartalék portot tartunk fenn. A nyitott irodaterületeken a tér tartalék helyein függetlenül tartalékolt hálózati csatlakozási pontokat alakítunk ki, hogy az új alkalmazottak és az ideiglenes funkcionális területek gyorsan csatlakoztathatók legyenek a csapat bővülése után. A pénzügyi, adminisztratív vezetési és technikai kutatás-fejlesztési központi részlegek esetében, amelyek fontos üzleti adatokkal foglalkoznak, kettős kapcsolati redundancia-tervezést alkalmazunk. A kulcsfontosságú hálózati csomópontokhoz két független kábelezési útvonalat telepítünk. Amennyiben az egyik vonal meghibásodik, a másik vonal automatikusan átveszi az adatátviteli feladatot, így biztosítva, hogy a központi üzleti folyamatok ne szakadjanak meg. A gerincvonalak redundanciáját illetően a szinteket összekötő függőleges üvegszálas gerincvonalak és a külső hálózatokhoz való csatlakozást biztosító fővonalak esetében a jelenlegi használati mennyiség alapján 30–50%-os tartalék üvegszálas magot tartunk fenn, hogy kezelni tudjuk az új irodaterületek és új, nagy sávszélességű üzleti rendszerek csatlakoztatásából eredő sávszélesség-növekedést.
A jövőbeli hálózati technológia-fejlesztésekhez való alkalmazkodás szempontjából a kiválasztott, teljes kábelcsaládunk – Cat5e-től a Cat8-ig és az optikai száltermékekig – támogatja a hálózatok zavartalan átállását 1 G-től 10 G, 40 G és még magasabb sebességre. Az egész kábelezési architektúra skálázható tervezésen alapul. Amikor az irodának szüksége van az egész hálózat sebességének növelésére vagy új intelligens irodai rendszerek bevezetésére, nem szükséges nagy mennyiségű kábel újrafektetése; elegendő a központi kapcsolóberendezések egy részének cseréje, valamint a megfelelő átjátszókábelek (jumperek) használata a hálózati frissítés elvégzéséhez. A csapatunk által befejezett, egyetlen forrásból történő FTTH- és irodai hálózati integrációs projekt délkelet-ázsiai szolgáltatóknak előrelátó redundancia- és bővíthetőség-tervezést alkalmazott, amely lehetővé tette a vevő számára, hogy hatékonyan telepítse a 50 000 hálózati portot fokozatosan. Ezt a tervezési koncepciót teljes mértékben alkalmazzuk az irodai kábelezési tervek elkészítésénél is, segítve minden ügyfelünket abban, hogy elkerülje a felesleges újraindításokat és megvalósítsa a kábelezési rendszer hosszú távú értékét. A 15 beszerzési láncban működő vállalat és a 80-nál több leányvállalat segítségével továbbá időben tudunk biztosítani kiegészítő termékeket és műszaki támogatást az irodai hálózatok különböző régiókban történő későbbi bővítéséhez és átalakításához világszerte.
Szabványos építési tesztelés és teljes körű posztüzemi szolgáltatás a kábelezés minőségének biztosításához
Az irodai hálózati kábelezés tökéletes, átfogó tervezése szabványos építési eljárások és szigorú tesztelés révén valósítható meg, míg megbízható, teljes körű szolgáltatások biztosítják a kábelezési rendszer hosszú távú, stabil működését. Számos jól megtervezett kábelezési megoldás rossz hálózati teljesítményhez vezet, amennyiben nem szabványos építési munkákat végeznek, illetve hiányos az átadási tesztelés. Mint nemzeti felsőtechnológiai vállalat, amely hosszú ideje strukturált kábelezési és hálózati csatlakozási megoldásokra specializálódott, nemzetközi ipari szabványok és éveknyi helyszíni építési tapasztalat alapján kidolgoztunk egy olyan szabványos építési munkavégzési előírást, amely globális irodai környezetekre is alkalmas, és minden építési személyzetet szakmai, bevezető képzésen veszünk részt, hogy minden építési lépés szabályszerűen legyen végrehajtva.
A kábelhúzás folyamata során a csapat szigorúan ellenőrzi a kábelek húzóerőt, hogy elkerülje a belső vezetékmagok sérülését a túlzott húzás miatt. A kábelek hajlításakor betartják az előírt hajlási sugár követelményeit, hogy megelőzzék a kábel torzulásából eredő jelátviteli hibákat. Az interferencia elleni védelemre szolgáló, földelt kábeleknél a földelési munkálatokat helyszínen végzik, hogy teljes mértékben kihasználják a védőhatást. A teljes kábelezési munka befejezése után professzionális tesztelőeszközökkel komplex vizsgálatot végezünk minden kapcsolaton, beleértve a kábelkapcsolatot, a jelcsillapítást, a kereszthatással való zavarás (crosstalk) mértékét, a sávszélességet és egyéb alapvető paramétereket. Minden kapcsolatnak meg kell felelnie a megfelelő kábelkategória paramétereihez tartozó előírásoknak, mielőtt átadásra kerülne használatra. Ugyanakkor összegyűjtjük az összes tesztjelentést, a kábelezési elrendezési tervrajzokat, a kábelmodellek listáját és egyéb dokumentumokat, majd átadjuk az ügyfélnek, így teljes dokumentációt biztosítva az irodahálózat későbbi napi karbantartásához és berendezések frissítéséhez.
Teljes körű szakmai szolgáltatásokat nyújtunk, amelyek az irodai hálózati kábelezési projektek egész folyamatát lefedik: a tervtervezéstől, a termékellátáson át a helyszíni építésig, a minőségellenőrzésig és az utólagos karbantartásig. Több mint 1000 szakmai szolgáltató csapatunk világszerte időben reagál az ügyfelek igényeire. A mindennapi utólagos szolgáltatási szakaszban rendszeres hálózati ellenőrzési szolgáltatásokat nyújtunk a kábelek, tárolószekrények, elosztókeretek és egyéb berendezések működési állapotának ellenőrzésére, így előre kiküszöbölik a potenciális rejtett kockázatokat. Amikor az ügyfelek hálózati hibába ütköznek vagy technikai átalakításra van szükségük, szakmai csapatunk gyorsan távoli irányítást vagy helyszíni karbantartási szolgáltatást nyújt. Ellentétben az átlagos termékbeszállítókkal, adatvezérelt zártkörű működtetési rendszerünk segítségével valósítjuk meg a teljes projekt folyamatának vizualizálását és nyomon követhetőségét. A termékgyártástól kezdve a kivitelezésen és az utólagos szolgáltatáson át minden egyes lépés nyomon követhető, ami alapvetően garantálja az irodai hálózati kábelezési projektek minőségét. Évek óta szigorú építési szabványaink, tökéletes tesztelési folyamataink és gondos, teljes körű szolgáltatásaink révén irodai kábelezési megoldásainkat oktatási kórházakban, elektronikus gyártóüzemekben, pénzügyi adatközpontokban és számos régió különböző irodaházában alkalmazzák, ahol hosszú ideje stabilan működnek, és így folyamatosan élvezik a globális vállalati ügyfelek bizalmát.
