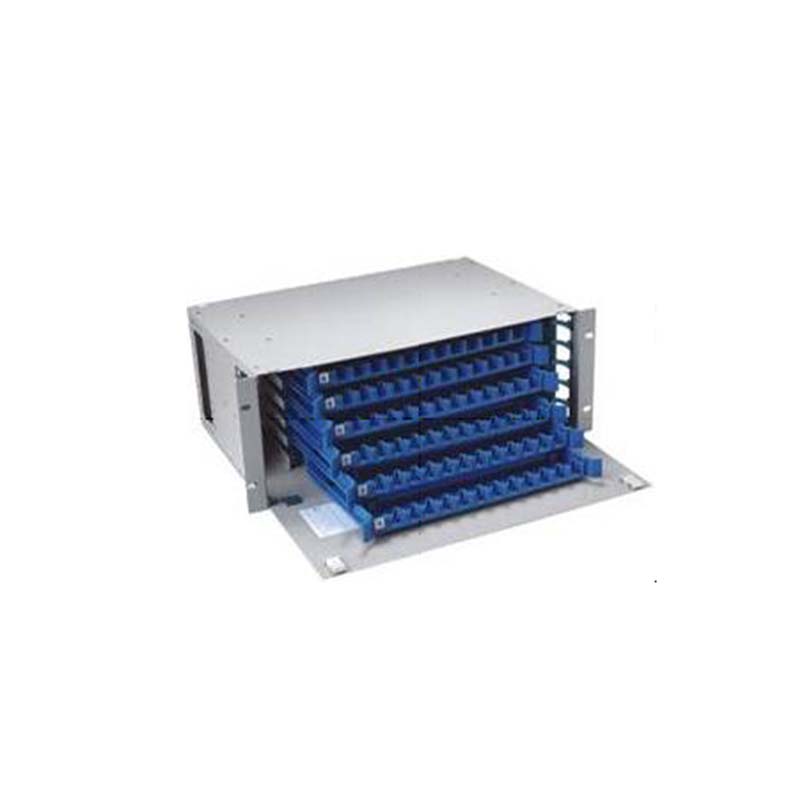

Vorteile des ODF-Patchfelds

Vorteile des ODF-Patchfelds

Ein ODF-Patchfeld bietet eine strukturierte Schnittstelle zum Abschluss, Patchen, Spleißen und Verwalten von Lichtwellenleiterverbindungen in Telekommunikationsnetzen, Rechenzentren, FTTH-Systemen und Unternehmensinfrastrukturen. Es hilft dabei, ankommende LWL-Kabel und Geräteseitige Patchkabel an einem definierten Rack- oder Schrankstandort zu ordnen. Je nach Projektanforderungen kann das Panel mit unterschiedlichen Anschlusskapazitäten, Adapter-Schnittstellen, Spleißanordnungen und Kabelmanagement-Funktionen konfiguriert werden. Ein gut geplanter Aufbau erleichtert die Identifizierung einzelner Verbindungen während Installation, Test, Fehlersuche und Wartung. Das Patchfeld unterstützt zudem eine korrekte LWL-Verlegung und die Einhaltung des zulässigen Biegeradius – insbesondere bei hochdichten Installationen. Für Netzbetreiber und Systemintegratoren bildet ein ODF-Patchfeld eine praktische Grundlage für eine skalierbare LWL-Infrastruktur und ein effizientes Verbindungsmanagement.
Angebot anfordern

Fallstudie

Glasfaser-Patching im Rechenzentrum

Ein Rechenzentrum kann ein ODF-Patchfeld verwenden, um optische Verbindungen zwischen Faserleitungen, Switches, Servern und anderer Netzwerkausrüstung zu organisieren. Eingehende Backbone-Fasern können am Patchfeld terminiert und über strukturierte Patchkabel mit der Ausrüstung verbunden werden. Diese Anordnung bietet Technikern einen definierten Ort zum Testen und Ändern einzelner Verbindungen, ohne durch unstrukturierte Kabelbündel suchen zu müssen. Je nach Rackdichte kann das Patchfeld mit geeigneten Adapter-Schnittstellen und Kabelmanagement-Funktionen konfiguriert werden. Klare Beschriftung und geordnete Verlegung vereinfachen zudem die Fehlerbehebung und Wartung und tragen dazu bei, eine übersichtlichere Faserinfrastruktur in hochdichten Geräteracks aufrechtzuerhalten.

Telecom-Glasfaser-Verteilung

Eine Telekommunikationseinrichtung kann ein ODF-Patchfeld in ein Rack oder einen Schrank integrieren, um Backbone-, Zuführungs- und Verteilungsfaserverbindungen zu verwalten. Beispielsweise kann ein Netzwerkknoten, der mehrere Glasfaserstrecken bearbeitet, das Feld nutzen, um ankommende Kabel von Patchverbindungen zu trennen. Das Spleißen-Management und die Positionen der Adapter können entsprechend der Netzwerkarchitektur angeordnet werden, sodass Techniker einzelne Fasern zum Testen oder für Serviceänderungen zugreifen können. Das Feld kann je nach Anzahl der Fasern, Steckertyp, Rackabmessungen und Kabeleinführungsanforderungen ausgewählt werden. Dieser strukturierte Ansatz trägt dazu bei, eine übersichtlichere Glasfaser-Verteilungsumgebung zu schaffen, wenn die Netzwerkverbindungen zunehmen.

FTTH-Netzwerkanschluss

Ein FTTH-Netz kann ein ODF-Patchfeld verwenden, um die Faserverbindung zwischen Zuführkabeln und nachgeschalteten Verteilungsgeräten zu organisieren. In einem Gebäude oder Zugangsnetz können ankommende Fasern in das Feld geleitet werden, um dort gespleißt oder über Adapter abgeschlossen zu werden, bevor sie mit den Verteilungsstrecken verbunden werden. Das Feld bietet einen definierten Verbindungsraum, der es während Installation und Service erleichtert, einzelne Faserpfade zu identifizieren. Je nach Einsatzumfeld können unterschiedliche Anschlusskapazitäten und Steckverbinderkonfigurationen gewählt werden. Eine ordnungsgemäße Führung und Beschriftung unterstützt zudem eine spätere Netzwerkerweiterung und reduziert unnötige Bewegungen benachbarter Faseranschlüsse.

Verwandte Produkte

Rackmontierter ODF-Glasfaser-Verteiler-Rahmen mit 48 Anschlüssen, SC-Steckverbinder, modulares Stahlpaneel, ausziehbar, Hochdichte-Patch-Kabinett Details anzeigen

Rackmontierter ODF-Glasfaser-Verteiler-Rahmen mit 48 Anschlüssen, SC-Steckverbinder, modulares Stahlpaneel, ausziehbar, Hochdichte-Patch-Kabinett

Rackmontierter ODF-Glasfaser-Verteilerrahmen mit 48 Anschlüssen, ST-modulare Stahlplatte, Fachgehäusedesign, hochdichtes Patch- und Spleißschrank Details anzeigen

Rackmontierter ODF-Glasfaser-Verteilerrahmen mit 48 Anschlüssen, ST-modulare Stahlplatte, Fachgehäusedesign, hochdichtes Patch- und Spleißschrank

Rackmontierter ODF-Glasfaser-Verteilerrahmen mit 24 Anschlüssen, SC-Modulare Stahlplatte, einfaches Spleißfach, kompaktes Patch-Schrankdesign Details anzeigen

Rackmontierter ODF-Glasfaser-Verteilerrahmen mit 24 Anschlüssen, SC-Modulare Stahlplatte, einfaches Spleißfach, kompaktes Patch-Schrankdesign

Rackmontage-Faser-Verteiler-Rahmen mit 12 Anschlüssen, ST-Steckverbinder, robuster modularer ODF-Panel, kompakt aus Stahl, einfache Kabelabschlussmöglichkeit Details anzeigen

Rackmontage-Faser-Verteiler-Rahmen mit 12 Anschlüssen, ST-Steckverbinder, robuster modularer ODF-Panel, kompakt aus Stahl, einfache Kabelabschlussmöglichkeit

Ein ODF-Patchfeld ist eine Komponente für das Glasfasermanagement, die eine geordnete Abschluss-, Patch-, Spleiß- und Kabelverlegefunktion innerhalb eines Racks oder Schranks bietet. Es findet Anwendung in Rechenzentren, Telekommunikationsräumen, FTTH-Netzwerken, Unternehmenskommunikationssystemen sowie der Backbone-Infrastruktur. Je nach Einsatzgebiet kann das Feld unterschiedliche Faseranzahlen, Adapter-Schnittstellen, Spleißkomponenten und Kabelmanagement-Anordnungen aufnehmen. Das Feld stellt eine strukturierte Schnittstelle zwischen ankommenden Lichtwellenleitern und Geräte-seitigen Patchkabeln her und erleichtert Technikern so die Verwaltung von Glasfaseranschlüssen. Bei der Auswahl eines ODF-Patchfelds sollten Ingenieure Kapazität der Anschlüsse, Fasertyp, Steckverbinderschnittstelle, Rackabmessungen, Spleißanforderungen, Richtung des Kabeleintritts sowie Zugangsmöglichkeiten für Wartungsarbeiten bewerten. Eine ordnungsgemäße interne Verlegung ist wichtig, um den zulässigen Biegeradius der Fasern einzuhalten und unnötige mechanische Belastung der Kabel zu vermeiden. Eine geeignete Konfiguration unterstützt einfachere Installation, Prüfung, Fehlersuche und zukünftige Erweiterung, während optische Verbindungen stets übersichtlich bleiben.

Häufig gestellte Fragen

Was ist ein ODF-Patchfeld?

Ein ODF-Patchfeld ist eine faseroptische Verwaltungseinheit, die zum Beenden, Organisieren, Spleißen und Patchen optischer Verbindungen verwendet wird. Es bietet strukturierte Positionen für Adapter und kann Funktionen zur Spleißverwaltung und Kabelverlegung enthalten. Das Feld wird üblicherweise in Racks oder Schränken innerhalb von Telekommunikations-, Rechenzentrums-, FTTH- und Unternehmensnetzwerken installiert.
Ein ODF-Patchfeld kann in Rechenzentren, Telekommunikationsanlagen, FTTH-Verteilpunkten, Unternehmensnetzwerk-Räumen, Backbone-Infrastrukturen und Faserverteilerschränken eingesetzt werden. Es stellt eine zentrale Anschluss-Schnittstelle zwischen ankommenden Lichtwellenleiterkabeln und Geräten oder nachgeschalteten Netzwerkabschnitten bereit, wodurch die Organisation und Wartung von Faseranschlüssen erleichtert wird.
Ein geeignetes ODF-Patchfeld kann mit Spleißschalen oder speziellen Komponenten für das Spleißmanagement konfiguriert werden. Die erforderliche Anordnung hängt von der Faseranzahl, der Kabelkonstruktion, dem Fasertyp und der Verbindungsmethode ab. Ingenieure sollten bei der Auswahl eines Felds für ein bestimmtes Glasfasernetz die verfügbare Spleißkapazität und den internen Verlegeplatz prüfen.
Bei der Auswahl sind Faktoren wie Faseranzahl, Steckertyp, Fasertyp, Rackmaße, Montageart, Spleißanforderungen, Kabeleintrichtung und Wartungszugang zu berücksichtigen. Ingenieure sollten zudem zukünftige Erweiterungen und die Kabelführung einplanen. Das ausgewählte Feld muss ausreichend Platz für eine geordnete Faserführung bieten und gleichzeitig den vorgeschriebenen Biegeradius sowie einen einfachen Zugriff auf die Verbindungen gewährleisten.
Ein ODF-Patchfeld zentralisiert die Faserendverbindung und das Patchen und bietet gleichzeitig einen strukturierten Ort für optische Verbindungen. Es vereinfacht die Portidentifikation sowie Tests, Fehlerbehebung und Wartung. Eine geordnete Kabelverlegung verringert zudem Staus und erleichtert den Zugriff auf einzelne Verbindungen – insbesondere in Telekommunikations-Schränken und hochdichten Rechenzentrums-Racks.

Verwandter Artikel

Gesamte Planung von Datenkabeln für den Aufbau von Büro-Netzwerken.

12

Jun

Gesamte Planung von Datenkabeln für den Aufbau von Büro-Netzwerken.

Praktische Erfahrung vor Ort bei der frühen Bedarfsanalyse für die Verkabelung von Büro-Netzwerken: Bei der Verkabelung von Büro-Netzwerken konzentrieren sich viele Unternehmensinhaber und Projektmanager oft ausschließlich auf die unmittelbaren Konnektivitätsanforderungen und vernachlässigen langfristige Betriebsanforderungen …
Mehr anzeigen
Wie klassifiziert man Datenkabel nach Einsatzszenarien?

14

Jul

Wie klassifiziert man Datenkabel nach Einsatzszenarien?

Erfahrungen aus der Praxis mit Netzwerk-Deployments in mehreren Umgebungen Während einer umfassenden Netzwerk-Migration für ein Finanzhauptquartier letzten Frühling stieß unser Deployment-Team auf erhebliche Verbindungsabbrüche in verschiedenen Betriebsetagen...
Mehr anzeigen
Welche Verbindungsarten für Ethernet-Patchkabel?

18

Jul

Welche Verbindungsarten für Ethernet-Patchkabel?

Real World Field Challenges with Commercial Network Overhauls Während einer massiven Netzwerküberholung für einen E-Commerce Fulfillment Hub im vergangenen Jahr, stand mein Einsatzteam vor einer unerwarteten Welle von Paket- und intermittierenden Link-Drops über den Hauptpaket...
Mehr anzeigen
Das Material des MPO-Steckverbinders beeinflusst die Signalübertragung.

22

Sep

Das Material des MPO-Steckverbinders beeinflusst die Signalübertragung.

MPO-Steckverbinder-Leitfaden: Materialien, Leistung und Auswahl für hochdichte Glasfasernetzwerke – Was ist ein MPO-Steckverbinder und warum ist er wichtig? Ein MPO-Steckverbinder (Multi-fiber Push On) ist ein hochdichter Glasfasersteckverbinder, der zur Verbindung mehrerer Fasern konzipiert ist …
Mehr anzeigen

Kunden-Testimonials

Daniel Brooks

Das ODF-Patchfeld half unserem Team, Backbone-Verbindungen effektiver zu organisieren. Die Portidentifikation war übersichtlicher, und Techniker konnten während Tests und Netzwerkänderungen einfacher auf einzelne Fasern zugreifen.

Ryan Chen

Wir integrierten das Panel in ein Upgrade unseres Netzwerkschranks. Das strukturierte Adapterlayout verringerte Kabelstaus und bot unseren Technikern einen praktischeren Arbeitsplatz für die routinemäßige Faserwartung.

Kostenloses Angebot anfordern

Unser Vertreter wird Sie in Kürze kontaktieren.
E-Mail
Mobil / WhatsApp
Name
Unternehmensname
Nachricht
0/1000
24-Port-ODF oDF-Patchfeld 12-Kern-ODF für Rackmontage glasfaser-ODF-Gehäuse glasfaser-ODF-Patchfeld 144-Port-ODF außen-ODF-Schrank glasfaser-ODF mit 24 Anschlüssen

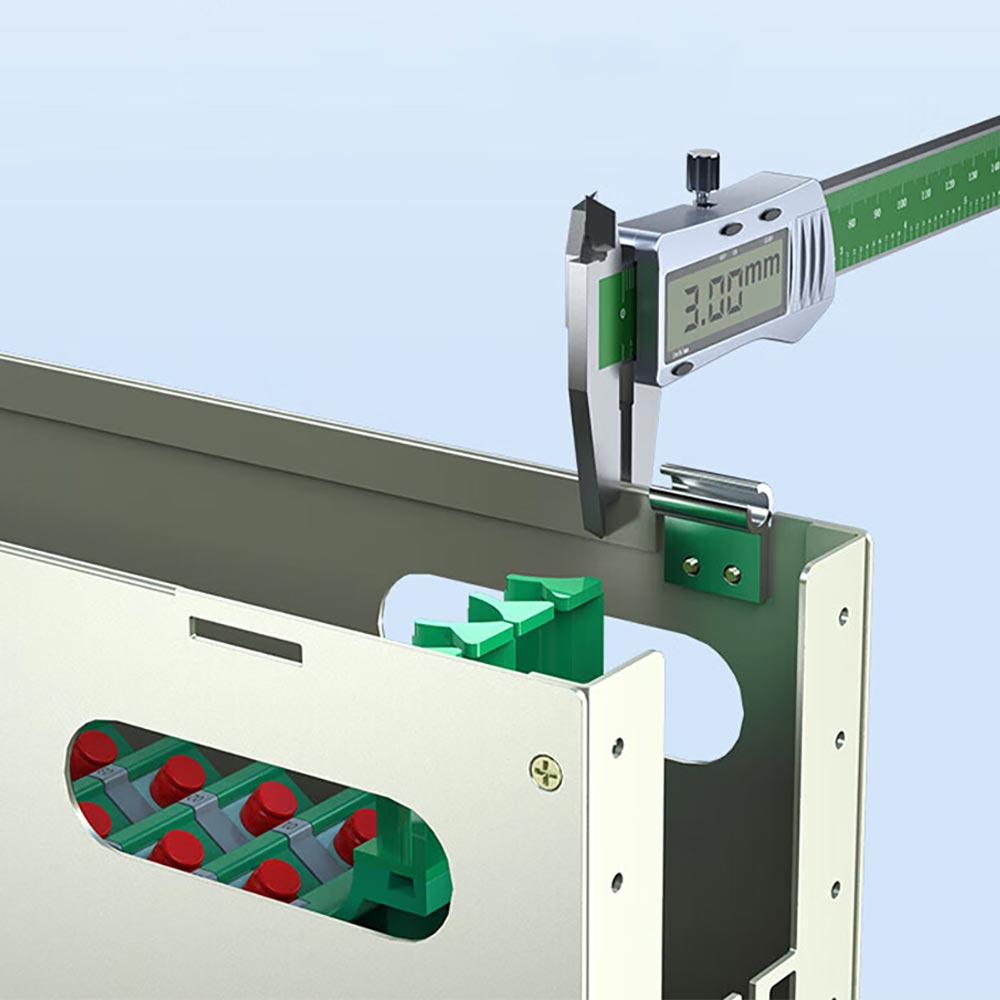

Strukturierte Faser-Verbindungen

Strukturierte Faser-Verbindungen

Ein ODF-Patchfeld bietet einen definierten Bereich zum Abschluss und zur Verbindung optischer Faserleitungen und hilft dabei, ankommende Kabel von den Geräteseiten-Verbindungen zu trennen. Dieser strukturierte Ansatz erleichtert die Identifizierung und Handhabung einzelner Fasern während Installation und Wartung. Je nach gewählter Konfiguration kann das Feld Adapterpositionen, Spleißverwaltung, Kabeleintrittsfunktionen sowie Bereiche für die Faserverlegung umfassen. In Telekommunikationsräumen und Rechenzentren trägt eine geordnete Abschlusslösung zur Verringerung der Kabelverdichtung bei und ermöglicht Technikern einen einfacheren Zugriff auf bestimmte Verbindungen. Eine ordnungsgemäße Kennzeichnung und Verlegung unterstützt zudem Tests und Fehlersuche und sorgt für eine sauberere sowie übersichtlichere Lichtwellenleiter-Infrastruktur innerhalb von Racks und Schränken.

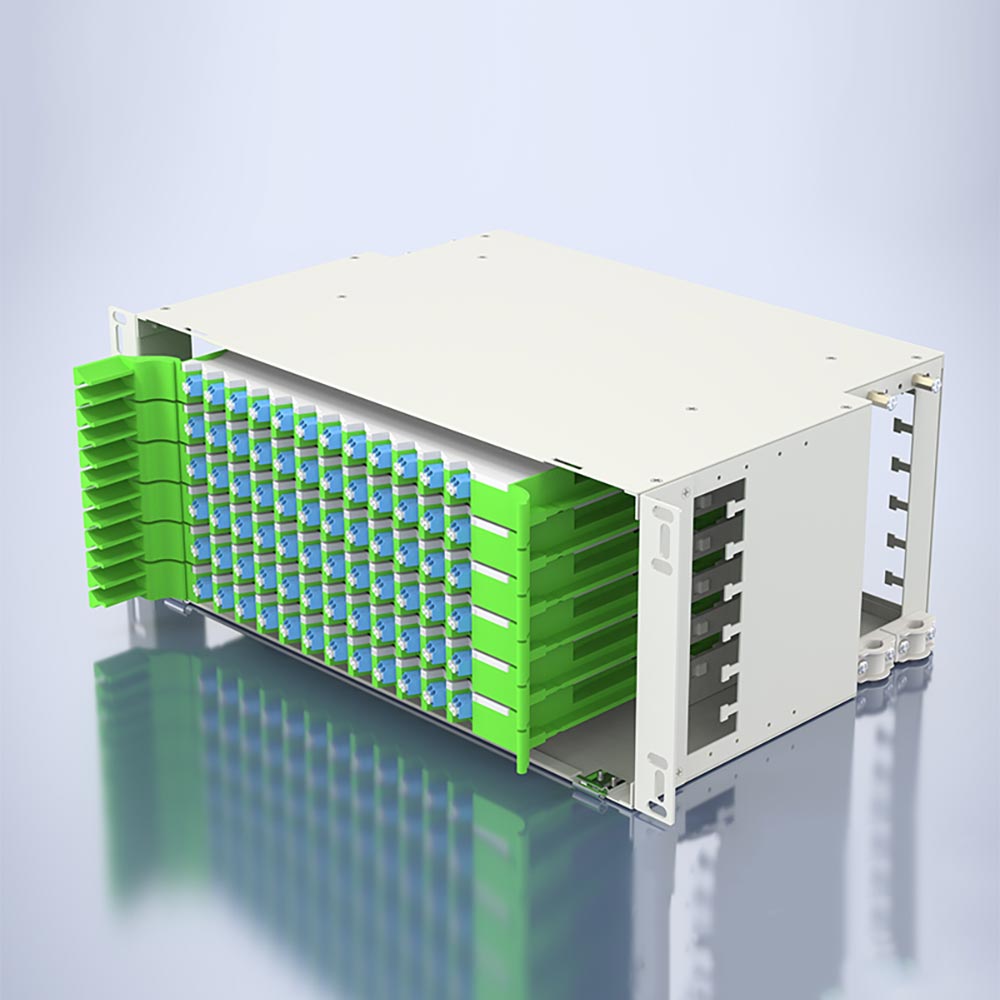

Flexible Port-Konfigurationen

Flexible Port-Konfigurationen

Glasfasernetze erfordern unterschiedliche Anschlusskapazitäten und Steckverbinderschnittstellen, sodass ein ODF-Verteilerfeld je nach Anwendungsfall konfiguriert werden kann. Ingenieure können bei der Auswahl einer geeigneten Konfiguration die Anzahl der Anschlüsse, den Fasertyp, die Steckverbinderschnittstelle, die Einbaurahmenabmessungen, die Spleißanforderungen sowie die Richtung des Kabeleintritts bewerten. Kleinere Verteilerfelder eignen sich für lokal begrenzte Netzwerkabschnitte, während hochdichte Ausführungen größere Telekommunikations- oder Rechenzentrumsinstallationen unterstützen können. Die innere Anordnung lässt sich zudem an der Kabelführung und dem Wartungszugang ausrichten. Diese Flexibilität ermöglicht es dem Verteilerfeld, sich verschiedenen Netzwerkarchitekturen anzupassen, während es gleichzeitig einen einheitlichen Ort für die Glasfaserverbindung, das Patchen und das Verbindungsmanagement bereitstellt.

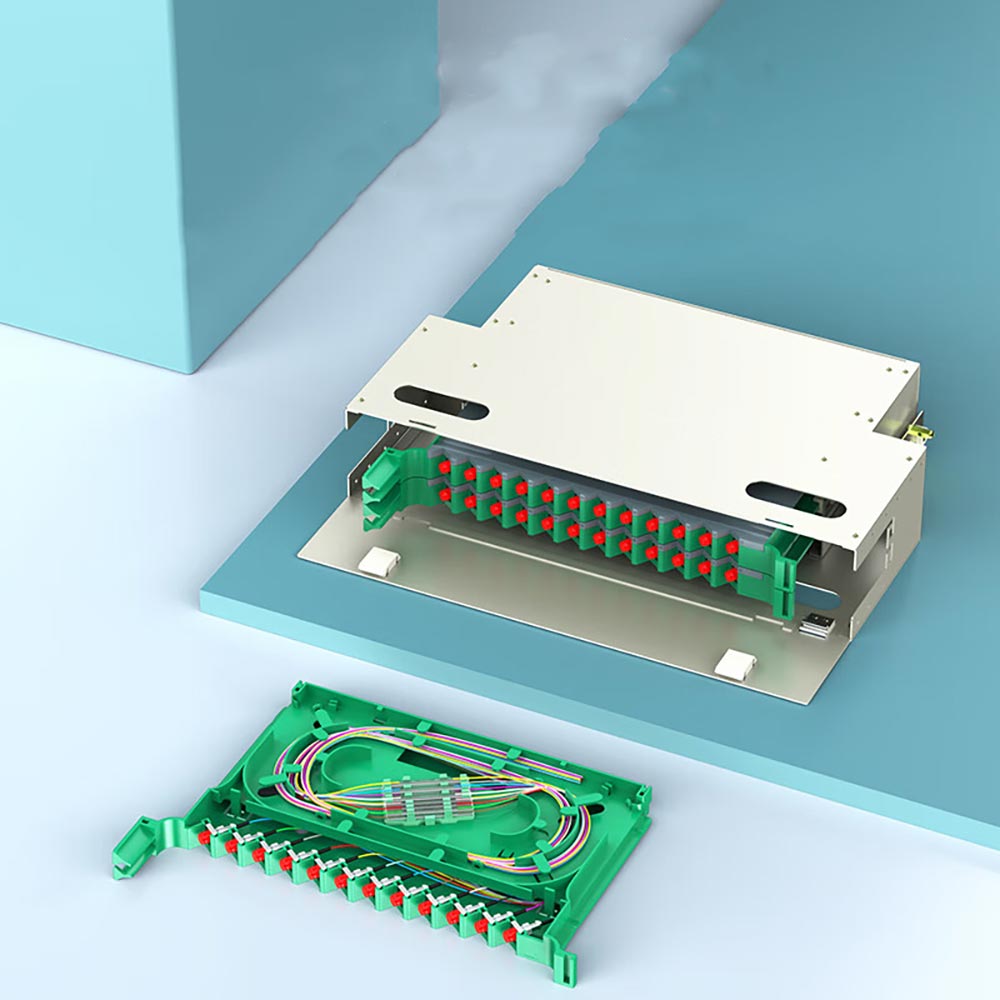

Vereinfachte Glasfaserwartung

Vereinfachte Glasfaserwartung

Ein gut strukturierter ODF-Patch-Panel kann die routinemäßige Glasfaserwartung effizienter gestalten, indem er klar definierte Anschlusspunkte bereitstellt. Techniker können einzelne Glasfasern über beschriftete Adapterpositionen und strukturierte Verlegebereiche nachverfolgen, wodurch die Suche in unstrukturierten Kabelbündeln entfällt. Wenn eine Verbindung getestet, ausgetauscht oder neu konfiguriert werden muss, bietet der Panel einen leicht zugänglichen Arbeitsbereich für Servicearbeiten. Eine korrekte Einhaltung des Biegeradius trägt zudem dazu bei, unnötige mechanische Belastung der optischen Fasern während der Handhabung zu vermeiden. Dies ist besonders nützlich in hochdichten Netzwerkumgebungen, in denen mehrere Glasfaserleitungen dasselbe Gehäuse teilen und regelmäßige Patch-Arbeiten oder Geräteänderungen zu erwarten sind.
